一、實驗室定位與功能
電子技術實驗室是電子信息類專業的核心實踐教學平臺，承擔基礎實驗、課程設計、創新實踐三大功能，旨在培養學生以下能力：
電子電路設計與調試能力
通過實驗掌握模擬電路（放大器、濾波器）、數字電路（邏輯門、時序電路）的原理與實現。
硬件系統集成能力
學習微控制器（MCU）、FPGA等硬件平臺的開發流程，完成從原理圖設計到PCB制板的完整項目。
儀器儀表操作能力
熟練使用示波器、信號發生器、頻譜分析儀等設備，進行電路參數測量與故障排查。
工程實踐能力
通過綜合性實驗（如智能小車、無線通信系統）提升系統級設計與團隊協作能力。
二、實驗室硬件配置
一、產品的特點：
模電、數電技術實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
DBK-531 模電、數電技術實驗裝置
一、產品的特點：
模電、數電技術實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

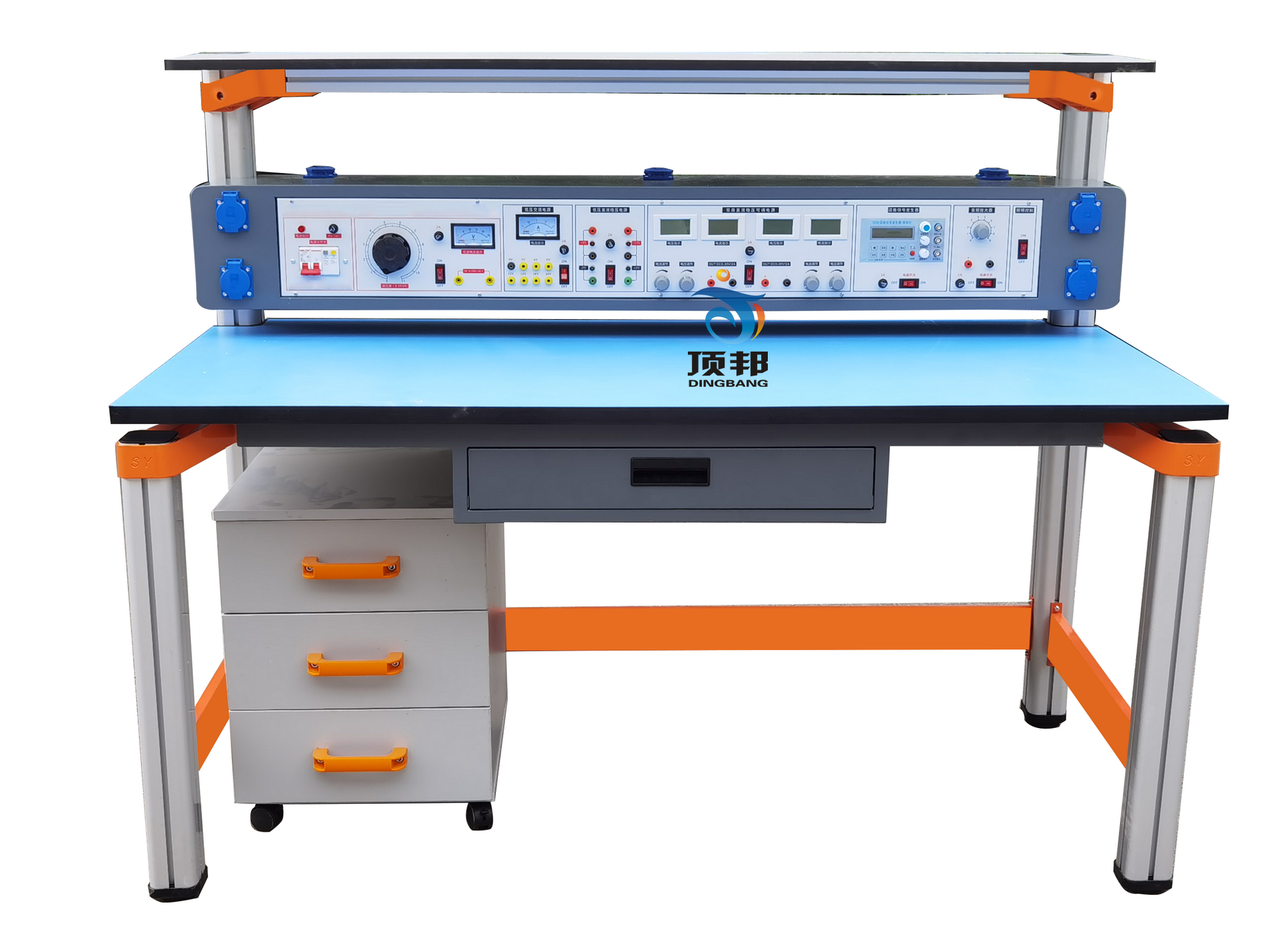

（ 參考圖）
實驗室配備分層級設備，覆蓋從基礎到前沿的技術需求：
| 設備類型 | 典型設備 | 功能說明 |
|--||--|
| 基礎實驗設備 | 數字萬用表、示波器、信號發生器、直流電源 | 完成電路參數測量、信號波形分析等基礎實驗。 |
| 模塊化實驗平臺 | 模擬電路實驗箱、數字電路實驗箱 | 提供標準電路模塊（如運算放大器、計數器），支持快速搭建與驗證電路功能。 |
| 微控制器開發套件 | STM32、Arduino、FPGA開發板 | 用于嵌入式系統開發，支持C語言、Verilog編程及硬件接口調試。 |
| 通信與信號處理設備 | 頻譜分析儀、邏輯分析儀、矢量網絡分析儀 | 用于高頻電路、信號調制解調等實驗，分析信號頻譜與網絡特性。 |
| 創新實踐平臺 | 3D打印機、激光切割機、電子焊接工作站 | 支持學生自主設計硬件原型，完成從設計到加工的全流程實踐。 |
三、課程體系與實驗內容
實驗室課程以“模塊化實驗→綜合項目→創新實踐”為主線，覆蓋電子技術全鏈條：
基礎實驗
模擬電路：運算放大器應用、RC濾波器設計
數字電路：組合邏輯電路、時序邏輯電路實現
儀器使用：示波器操作、信號源參數設置
課程設計
電源設計：DC-DC變換器、線性穩壓電源
信號處理：數字濾波器實現、ADC/DAC應用
通信系統：串口通信、無線射頻（RF）模塊調試
創新實踐
智能硬件：物聯網節點設計、傳感器數據采集
機器人技術：電機驅動、路徑規劃算法
人工智能：邊緣計算設備開發、TinyML模型部署
四、實驗室特色與優勢
產教融合
與企業合作開發實驗項目（如基于工業協議的PLC通信實驗）。
引入企業級開發工具（如Altium Designer、Keil MDK）。
開放共享
實驗室面向全校開放，支持學生自主選題與跨學科合作。
提供在線實驗預約與資源管理系統，提升設備利用率。
安全規范
配備防靜電工作臺、漏電保護裝置，制定實驗安全操作規程。
定期開展儀器設備維護與校準，確保實驗數據準確性。
五、實驗室成果與影響
學生競賽成果：支持學生參與全國大學生電子設計競賽、RoboMaster等賽事，獲國家級獎項XX項。
科研產出：實驗室教師團隊發表SCI論文XX篇，申請專利XX項，推動產學研成果轉化。
社會服務：為區域企業提供電子技術培訓與測試服務，助力產業升級。
六、未來發展方向
智能化升級
引入AI輔助實驗系統，實現實驗數據自動分析與故障預測。
綠色實驗室建設
推廣低功耗實驗設備，優化能源管理方案。
跨學科融合
聯合機械、計算機專業，開發機器人控制、AIoT等綜合實驗項目。
總結：電子技術實驗室通過“硬件-課程-實踐”三位一體的建設模式，為學生提供從理論到應用的完整學習鏈條，培養適應未來科技發展的復合型電子工程師。
